这是东方量仪技能团队处理过的一个典型事例，布景是华东某精细轴承厂的外圆磨床改造项目。
问题：主轴跳动每次开机后20分钟内动摇显着，加工首件合格率不安稳，批产时圆度超差作废率约3.2%。

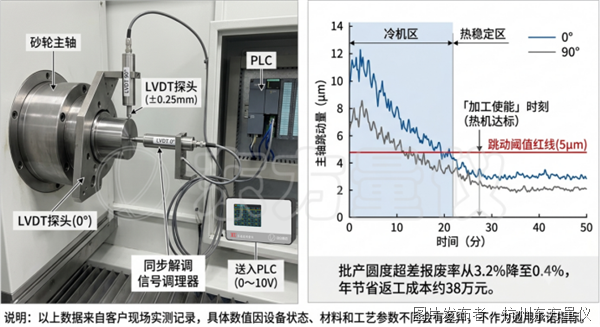

计划：在砂轮主轴径向（0°和90°方向）各装置一只量程±0.25mm、线%FS的东方量仪LVDT位移传感器，合作同步解调信号调度器，输出0~10V模拟信号实时送入PLC。
• 实测主轴跳动在冷机状况下约8~12μm，热机安稳后降至2~4μm，热变形规则清晰可见；
• 根据实测热机时刻窗口，将「加工使能」信号与跳动阈值联锁，强制热机合格后才答应投产；
• 批产圆度超差作废率从3.2%降至0.4%，年节约废品及返工本钱约38万元。
冷机→热机的跳动漂移，实质是主轴轴承、油膜刚度随气温改变导致的动态差错。LVDT的实时输出使这一规则从「经历感知」变成了「数据可见」。
阐明：以上数据来自客户现场实测记载，详细数值因设备状况、资料和工艺参数不同会有差异，不作为通用许诺目标。
关于加工件的几许尺度丈量，比方高度、长度、厚度以及圆度、同心度、跳动度等，都能够运用位移传感器，结合信号处理放大器，对工件做丈量。丈量的成果能由电脑端SPC软件读取，以Excel格局保存，进行惯例的统计分析，或许上传数据库等操作。
